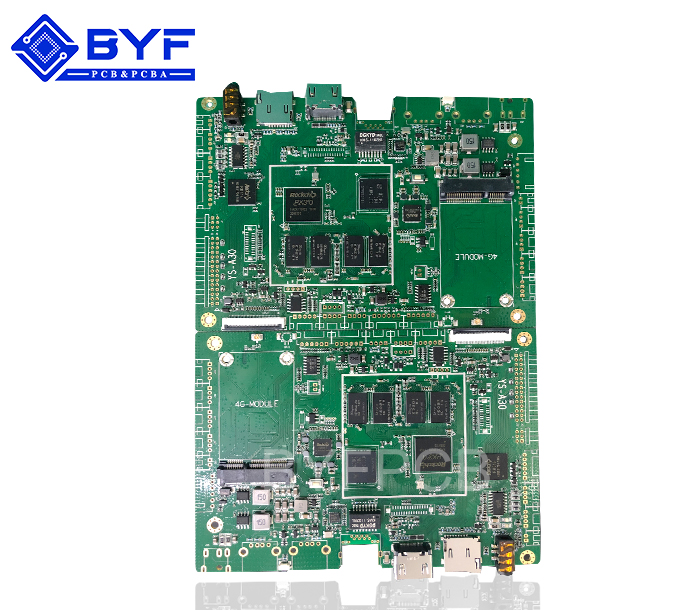

智能產品1

產品分類:安防SMT產品

型號:A0122477

板材:聯茂IT180A
板厚:1.6±0.16mm

尺寸:63.12mm*98.21mm

最小焊盤間距:0.15mm

最小焊盤大?。?.25mm
表面處理:沉金

在線咨詢

24h 熱線

189 2743 2288

產品簡介

INTRODUCTION

SMT貼片的手工焊接加工中,出現短路是比較常見的加工不良,要想做到手工SMT貼片與機貼相同效果的話,短路時必須要解決的一個問題。短路的PCBA是不能夠使用的,在SMT貼片加工也有許多解決短路的方法,下面和大家簡單介紹一下。

SMT貼片加工中預防短路的方法有哪些


1、人工焊接操作要養成好的習慣,用萬用表檢查關鍵電路是否短路,每次手工SMT貼片完一個IC都需要使用萬用表測量一下電源和地是否短路。

2、在PCB圖上點亮短路的網絡,尋找線路板上最容發生短接的地方,并且注意IC內部短路。

3、在SMT貼片加工中如果出現批量相同短路的話,可以拿一塊板來割線操作,然后將各個部分分別通電對短路部分進行排查

4、使用短路定位分析儀進行檢查。

5、如果有BGA芯片,由于所有焊點被芯片覆蓋看不見,而且又是多層板(4層以上),因此最好在設計時將每個芯片的電源分割開,用磁珠或0歐電阻連接,這樣出現電源與地短路時,斷開磁珠檢測,很容易定位到某一芯片。

6、小尺寸的SMT貼片加工表貼電容焊接時一定要小心,特別是電源濾波電容(103或104),數量多,很容易造成電源與地短路。
