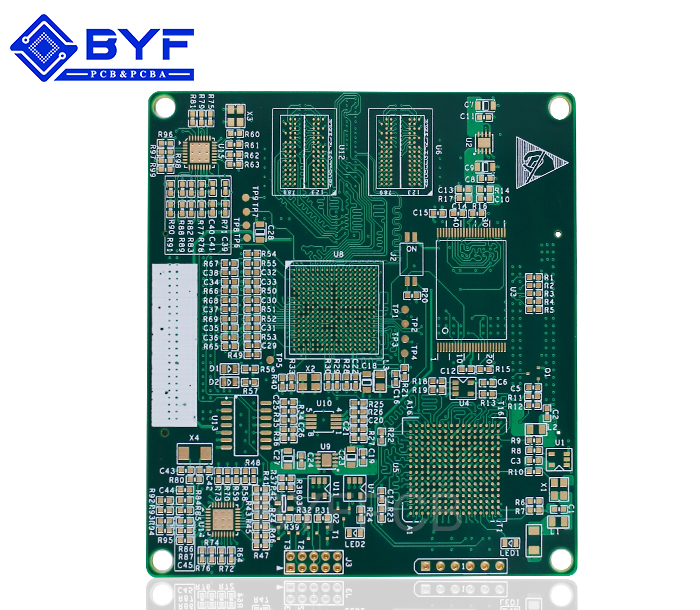

工控產品1

產品分類：自動化生產設備PCB

型號：G01H652444
板材：生益S1000-2
板厚：1.6+/-0.16mm
尺寸：219mm*157.3mm
最小孔徑：0.25mm
最小孔銅：25um
表銅厚：35um
最小線寬：0.075mm
最小線距：0.085mm
表面處理：沉金
終端產品：自動化生產設備

在線咨詢

24h 熱線

189 2743 2288

產品簡介

INTRODUCTION

　PCB拼板是指將幾塊小型的PCB拼接在一起，以方便進行生產。PCB拼板可以使PCB生產廠家節省成本，提高生產效率，還可以方便PCBA加工廠進行貼片焊接。

　　在做拼版時可以很容易的將多個板子分離，避免在分離時傷害到電路板，根據你拼版的單一品種的形狀來確定使用哪種拼板方式。PCB拼板的方式主要有V-CUT、沖槽、郵票孔這三種方式。

pcb拼板方式有哪些

　　1、V-CUT

　　V-CUT指可以將幾種板子或者相同板子在一起組合拼接，然后PCB做板加工完成后在板子間用V-CUT機割開一條V型槽，可以在使用時掰開。是如今比較流行的方式。

　　2、沖槽

　　沖槽指的是在板與板之間或者板子內部按需要用銑床銑空，相當于挖掉。

　　3、郵票孔

　　所謂郵票用就是采用很小的孔把板與板之間鏈接起來，看起來像郵票上面的鋸齒形，所以叫郵票孔鏈接。郵票孔鏈接是板與板之間的四周都需要高控制毛刺，即只能使用一點郵票孔來代替V線。
